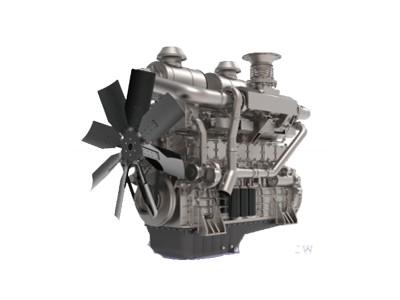

SC33W1150D2
◎ 额定功率
|
转速 |
运行模式 |
功率 |
|
|
rpm |
kW |
Ps |
|
|
1500 |
常用功率 |
782 |
1063 |
|
备用功率 |
860 |
1170 |
|
-. 柴油机性能符合GB/T2820
-. 标定功率根据GB/T1147.1
→常用功率：用于可变载荷应用，全年无使用小时限制。连续运行24小时的平均可许输出功率不得超过常用额定功率的80%。
→备用功率：在电网电力发生断电时应用，或在试验条件下应用，全年使用时间最多不超过200小时。连续运行24小时的平均可许输出功率不得超过备用额定功率的80%。
不得超负荷运行
|
◎ 基本规格 |
◎ 燃油耗 |
||
|
ㅇ柴油机型号 |
SC33W1150D2 |
ㅇ功率 |
lit/hr |
|
ㅇ柴油机型式 |
直列，四冲程，水冷 |
25% |
54.0 |
|
|
增压空冷 |
50% |
100.7 |
|
ㅇ燃烧方式 |
直喷 |
75% |
144.9 |
|
ㅇ气缸型式 |
湿式缸套 |
100% |
189.5 |
|
ㅇ气缸数 |
6 |
110% |
213.5 |
|
ㅇ缸径 × 行程 |
180(7.09) × 215(8.47) mm(in.) |
|
|
|
ㅇ排量 |
32.8(2001) lit.(in3) |
|
|
|
ㅇ压缩比 |
15 : 1 |
|
|
|
ㅇ发火次序 |
1-5-3-6-2-4 |
◎ 燃油系统 |
|
|
ㅇ喷油提前角 |
22°BTDC |
ㅇ喷油泵 |
龙口P11泵 |
|
ㅇ净重 |
大约3400kg (7495.7 lb) |
ㅇ调速器 |
电调 |
|
ㅇ外形尺寸 |
2307×1371×1983 mm |
ㅇ输油泵 |
机械式 |
|
(L×W×H) |
(90.9×54.0×78.1 in.) |
ㅇ喷油嘴 |
多孔型 |
|
ㅇ曲轴旋转方向 |
逆时针（从飞轮端看） |
ㅇ开启压力 |
290kg/cm2 (4125 psi) |
|
ㅇ飞轮壳 |
SAE 0# |
ㅇ燃油滤清器 |
旋装全流式 |
|
ㅇ飞轮 |
SAE 18#(齿数156) |
ㅇ燃料 |
轻柴油 |
|
|
|
|
|
|
◎ 配气机构 |
◎ 润滑系统 |
||
|
ㅇ型式 |
顶置气门 |
ㅇ润滑方式 |
压力飞溅式 |
|
ㅇ气门数 |
每缸2进2排 |
ㅇ机油泵 |
曲轴带动齿轮方式 |
|
ㅇ冷态气门间隙 |
进气门 0.4mm (0.0158 in.) |
ㅇ机油滤清器 |
旋装全流式 |
|
|
排气门 0.45mm (0.0177 in.) |
ㅇ机油容量 |
最大 75 L ( 19.8 gal.) |
|
|
|
|
最小 50 L ( 13.2 gal.) |
|
◎ 气门正时 |
ㅇ偏置油底壳倾斜角 |
前倾25° |
|
|
|
开启 关闭 |
|
后倾35° |
|
ㅇ进气门 |
58°BTDC 48°ABDC |
|
左倾/右倾35° |
|
ㅇ排气门 |
54°BBDC 48°ATDC |
ㅇ润滑油 |
参考使用保养说明书 |
|
|
|
|
|
|
◎ 冷却系统 |
◎ 柴油机数据 |
||
|
ㅇ冷却方式 |
淡水循环冷却 |
ㅇ冷却液流量 |
1150L/min @1,500 rpm |
|
ㅇ冷却液容量 |
56L ( 14.78 gal.) |
ㅇ冷却液热损失 |
33.8kcal/sec @1,500 rpm |
|
(仅发动机) |
|
ㅇ中冷器热损失 |
20.7kcal/sec @1,500 rpm |
|
ㅇ压力系统 |
Max. 0.5 kg/cm2 ( 7.11 psi) |
ㅇ空气流量 |
62.9m3/min @1,500 rpm |
|
ㅇ水泵 |
离心式，齿轮带动 |
ㅇ排气流量 |
152.6m3/min @1,500 rpm |
|
ㅇ水泵流量 |
1150L(303.6gal.)/min |
ㅇ排气温度 |
690 °C @1,500 rpm |
|
|
at 1,500 rpm (engine) |
ㅇ最大允许阻力 |
|
|
ㅇ调温器 |
蜡式 |
进气系统 |
3 kPa (新滤芯) |
|
|
开启温度. 77°C |
|
6 kPa （脏滤芯，需更换） |
|
|
全开温度. 90°C |
排气系统 |
11 kPa （最大） |
|
ㅇ风扇 |
吹风式，铁皮风扇 |
ㅇ最高允许海拔 |
2000 m |
|
|
直径1371 mm, 8片 |
ㅇ中冷器阻力 |
16 kPa |
|
|
功耗25 kW |
|
|
|
|
|
|
|
|
◎ 电器系统 |
◆ 换算表 |
||
|
ㅇ发电机 |
28V×54A |
in. = mm × 0.0394 |
lb/ft = N.m × 0.737 |
|
ㅇ电压调节器 |
内嵌式，集成电路式调节器 |
PS = kW × 1.3596 |
U.S. gal = lit. × 0.264 |
|
ㅇ启动马达 |
24V×13kW |
psi = kg/cm2 × 14.2233 |
kW = 0.2388 kcal/s |
|
ㅇ蓄电池电压 |
24V |
in3 = lit. × 61.02 |
lb/PS.h = g/kW.h × 0.00162 |
|
ㅇ蓄电池容量 |
200 AH |
hp = PS × 0.98635 |
cfm = m3/min × 35.336 |
|
|
|
lb = kg × 2.20462 |
|
