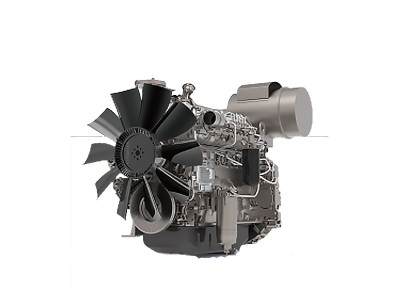

SC7H180D2
◎ 功率
|
转速 |
运行模式 |
发动机功率 |
机组功率 |
|
|
r/min |
kW |
kW |
kVA |
|
|
1500 |
常用功率 |
120 |
100 |
125 |
|
备用功率 |
132 |
110 |
137 |
|
-. 柴油机性能符合GB/T2820
-. 标定功率根据GB/T1147.1
→常用功率：用于可变载荷应用，全年无使用小时限制。连续运行24小时的平均可许输出功率不得超过常用额定功率的80%。
→备用功率：在电网电力发生断电时应用，或在试验条件下应用，全年使用时间最多不超过200小时。连续运行24小时的平
均可许输出功率不得超过备用额定功率的80%。
不得超负荷运行
|
◎ 基本规格 |
|
◎ 燃油耗 |
|
||
|
ㅇ柴油机型号 |
SC7H180D2 |
ㅇ功率 |
L/h |
||
|
ㅇ柴油机型式 |
直列，四冲程，四气门，水冷，增压中冷 |
25% |
8.7
|
||
|
ㅇ燃烧方式 |
直喷 |
50% |
15.3 |
||
|
ㅇ气缸型式 |
干式缸套 |
75% |
21.8 |
||
|
ㅇ气缸数 |
6 |
100% |
28.6 |
||
|
ㅇ缸径 × 行程 |
105 × 124 mm |
110% |
31.9 |
||
|
ㅇ排量 |
6.44 L |
|
|
||
|
ㅇ压缩比 |
16 : 1 |
◎ 燃油系统 |
|||
|
ㅇ发火次序 |
1-5-3-6-2-4 |
ㅇ喷油泵 |
龙口直列 P 型泵 |
||
|
ㅇ喷油提前角 |
12°BTDC |
ㅇ调速器 |
电调 |
||
|
ㅇ净重 |
580 kg |
ㅇ输油泵 |
机械式 |
||
|
ㅇ外形尺寸(L×W×H) |
1343×741×1267 mm |
ㅇ喷油嘴 |
多孔型 |
||
|
ㅇ曲轴旋转方向 |
逆时针（从飞轮端看） |
ㅇ开启压力 |
250 kg/cm2 |
||
|
ㅇ飞轮壳 |
SAE 3# |
ㅇ燃油滤清器 |
旋装全流式 |
||
|
ㅇ飞轮 |
SAE 11.5# |
ㅇ燃料 |
轻柴油 |
||
|
◎ 配气机构 |
◎ 润滑系统 |
||||
|
ㅇ型式 |
顶置气门 |
ㅇ润滑方式 |
压力飞溅式 |
||
|
ㅇ气门数 |
每缸 2 进 2 排 |
ㅇ机油泵 |
曲轴带动齿轮方式 |
||
|
ㅇ冷态气门间隙 |
进气门 0.25mm |
ㅇ机油滤清器 |
旋装全流式 |
||
|
|
排气门 0.50mm |
ㅇ机油容量 |
最大 17.5 L |
||
|
|
|
|
最小 15 L |
||
|
◎ 气门正时 |
|
ㅇ偏置油底壳倾斜角 |
前倾 25° |
||
|
|
开启 关闭 |
|
后倾 35° |
||
|
ㅇ进气门 |
20.9°BTDC 44.9°ABDC |
|
左倾/右倾 35° |
||
|
ㅇ排气门 |
51.7°BBDC 11.7°ATDC |
ㅇ润滑油 |
参考使用保养说明书 |
||
|
◎ 冷却系统 |
◎ 柴油机数据 |
||||
|
ㅇ冷却方式 |
淡水循环冷却 |
ㅇ冷却液热损失 |
18.4kcal/sec /1500 r/min |
||
|
ㅇ冷却液容量(仅发动机) |
9.6L |
ㅇ中冷器热损失 |
9.1kcal/sec/1500 r/min |
||
|
ㅇ最小压力盖压力 |
70kPa |
ㅇ空气流量 |
10.5m3/min /1500 r/min |
||
|
ㅇ压力系统 |
Max. 0.5 kg/cm2 |
ㅇ排气流量 |
25.4m3/min /1500 r/min |
||
|
ㅇ水泵 |
离心式，皮带带动 |
ㅇ排气温度 |
600 °C |
||
|
ㅇ水泵流量 |
170L/min/1500 r/min |
ㅇ最大允许阻力 |
|
||
|
ㅇ调温器 |
蜡式 |
进气系统 |
3 kPa (新滤芯) |
||
|
|
开启温度. 82°C |
|
6 kPa （脏滤芯，需更换） |
||
|
|
全开温度. 95°C |
排气系统 |
8 kPa （最大） |
||
|
ㅇ风扇 |
吹风式，塑料风扇 |
ㅇ中冷器阻力限值 |
8 kPa |
||
|
|
直径 660 mm, 10 片 |
|
|
||
|
|
功耗 9 kW |
|
|
||
|
ㅇ备用/常用功率时发 动机最高冷却液温度 |
102/98℃
|
|
|
||
|
◎ 电器系统 |
|
|
|
||
|
ㅇ发电机 |
28V×35A |
|
|
||
|
ㅇ电压调节器 |
内嵌式，集成电路式调节器 |
|
|
||
|
ㅇ启动马达 |
24V×5.5kW |
|
|
||
|
ㅇ蓄电池电压 |
24V |
|
|
||
|
ㅇ蓄电池容量 |
165 AH |
|
|
||
