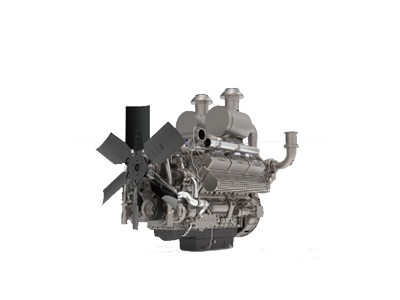

SC27G755D2
◎ 额定功率
|
转速 |
运行模式 |
功率 |
|
|
rpm |
kW |
Ps |
|
|
1500 |
常用功率 |
505 |
687 |
|
备用功率 |
555 |
755 |
|
-. 柴油机性能符合GB/T2820
-. 标定功率根据GB/T1147.1
→常用功率：用于可变载荷应用，全年无使用小时限制。连续运行24小时的平均可许输出功率不得超过常用额定功率的80%。
→备用功率：在电网电力发生断电时应用，或在试验条件下应用，全年使用时间最多不超过200小时。连续运行24小时的平
均可许输出功率不得超过备用额定功率的80%。
不得超负荷运行
|
◎ 基本规格 |
|
◎ 燃油耗 |
|
|
ㅇ柴油机型号 |
SC27G755D2 |
ㅇ功率 |
lit/hr |
|
ㅇ柴油机型式 |
V 型，四冲程，水冷 增压空冷 |
25% 50% |
37.8 66.3 |
|
ㅇ燃烧方式 |
直喷 |
75% |
95.3 |
|
ㅇ气缸型式 |
湿式缸套 |
100% |
126.0 |
|
ㅇ气缸数 |
12 |
110% |
139.0 |
|
ㅇ缸径 × 行程 |
135(5.32) × 155(6.1) mm(in.) |
|
|
|
ㅇ排量 |
26.6(1623) lit.(in3) |
|
|
|
ㅇ压缩比 |
16 : 1 |
|
|
|
ㅇ发火次序 |
1-12-5-8-3-10-6-7-2-11-4-9 |
◎ 燃油系统 |
|
|
ㅇ喷油提前角 |
11.5°BTDC |
ㅇ喷油泵 |
伊捷直列 P 型泵 |
|
ㅇ净重 |
大约 2250kg (4960 lb) |
ㅇ调速器 |
电调 |
|
ㅇ外形尺寸 |
1930×1686×1872mm |
ㅇ输油泵 |
机械式 |
|
(L×W×H) |
(76.5×71.9×66.4in.) |
ㅇ喷油嘴 |
多孔型 |
|
ㅇ曲轴旋转方向 |
逆时针（从飞轮端看） |
ㅇ开启压力 |
240kg/cm2 (3414 psi) |
|
ㅇ飞轮壳 |
SAE 0# |
ㅇ燃油滤清器 |
旋装全流式 |
|
ㅇ飞轮 |
SAE 18# |
ㅇ燃料 |
轻柴油 |
|
◎ 配气机构 |
|
◎ 润滑系统 |
|
|
ㅇ型式 |
顶置气门 |
ㅇ润滑方式 |
压力飞溅式 |
|
ㅇ气门数 |
每缸 1 进 1 排 |
ㅇ机油泵 |
曲轴带动齿轮方式 |
|
ㅇ冷态气门间隙 |
进气门 0.325mm (0.0128 in.) |
ㅇ机油滤清器 |
旋装全流式 |
|
|
排气门 0.375mm (0.0148 in.) |
ㅇ机油容量 |
最大 65 L ( 17.16 gal.) |
|
|
|
|
最小 55 L ( 14.52 gal.) |
|
◎ 气门正时 |
|
ㅇ偏置油底壳倾斜角 |
前倾 25° |
|
|
开启 关闭 |
|
后倾 35° |
|
ㅇ进气门 |
20°BTDC 48°ABDC |
|
左倾/右倾 35° |
|
ㅇ排气门 |
48°BBDC 20°ATDC |
ㅇ润滑油 |
参考使用保养说明书 |
|
◎ 冷却系统 |
|
◎ 柴油机数据 |
|
|
ㅇ冷却方式 |
淡水循环冷却 |
ㅇ冷却液流量 |
740L/min @1,500 rpm |
|
ㅇ冷却液容量 |
48L ( 12.7 gal.) |
ㅇ冷却液热损失 |
68kcal/sec @1,500 rpm |
|
(仅发动机) |
|
ㅇ中冷器热损失 |
32kcal/sec @1,500 rpm |
|
ㅇ压力系统 |
Max. 0.5 kg/cm2 ( 7.11 psi) |
ㅇ空气流量 |
36m3/min @1,500 rpm |
|
ㅇ水泵 |
离心式，齿轮带动 |
ㅇ排气流量 |
91.8m3/min @1,500 rpm |
|
ㅇ水泵流量 |
740L(195.36gal.)/min |
ㅇ排气温度 |
650 °C @1,500 rpm |
|
|
at 1,500 rpm (engine) |
ㅇ最大允许阻力 |
|
|
ㅇ调温器 |
蜡式 |
进气系统 |
3 kPa (新滤芯) |
|
|
开启温度. 77°C |
|
6 kPa （脏滤芯，需更换 |
|
|
全开温度. 90°C |
排气系统 |
6 kPa （最大） |
|
ㅇ风扇 |
吹风式，铁皮风扇 |
ㅇ最高允许海拔 |
2000 m |
|
|
直径 1220 mm, 6 片 |
ㅇ风扇消耗功率 |
30kW |
|
◎ 电器系统 |
|
◆ 换算表 |
|
|
ㅇ发电机 |
28V×55A |
in. = mm × 0.0394 |
lb/ft = N.m × 0.737 |
|
ㅇ电压调节器 |
内嵌式，集成电路式调节器 |
PS = kW × 1.3596 |
U.S. gal = lit. × 0.264 |
|
ㅇ启动马达 |
24V×11kW |
psi = kg/cm2 × 14.2233 |
kW = 0.2388 kcal/s |
|
ㅇ蓄电池电压 |
24V |
in3 = lit. × 61.02 |
lb/PS.h = g/kW.h × 0.00162 |
|
ㅇ蓄电池容量 |
200 AH |
hp = PS × 0.98635 |
cfm = m3/min × 35.336 |
|
|
|
lb = kg × 2.20462 |
|
