| 额定电压： |
220V / 380V / 400V / 415V / 440V / 460V / 480V / 600V / 690V / 1140V |
| 功率范围： | 6kW-120kW |
| 额定频率： | 50Hz/60Hz |
| 额定转速： | 1500rpm/1800rpm |
| 功率因数： | 0.8（滞后Lagging） |
| 防护等级： | IP21 / IP23 / IP44 / IP54 / IP55 |
| 绝缘等级： | H |
| 结构型式： | 单/双轴承 |
| 励磁方式： | 无刷励磁(EG225机座可选PMG) |
1）产品概况

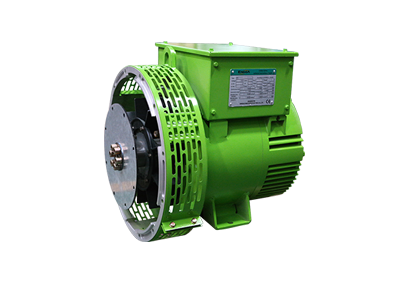

EG160/180/225发电机是英格采用最新设计理念和生产工艺的N2系列低压发电机的小功率机型，满足市场对小功率发电机需求，是全新设计的新一代高性能发电机，功率范围涵盖6kW-120kW，可应用于工业、商业、通讯、交通、民用建筑等领域。
2）产品特点
1、结构紧凑、更短的外形尺寸、易于安装
2、模块化设计，简单的使用和维护
3、标准化生产，快捷的交货期
4、多种配置可供选择，可根据客户要求非标定制
3）技术性能：
| 标准 |
| 发电机的设计和制造体系符合：IEC60034-1、IEC60034-22、GB755、CCS GB12975、GB/T7060、BS4999-5000、NEMA MG 1.22、VDE0530。 |
| 电压范围 |
|
50Hz：380V-440V（Y）；220V-254V（Δ） |
| 绝缘和保护 |
| H级绝缘系统，使用高性能的绝缘漆和先进的浸漆工艺，多层绝缘保护完全保证发电机定转子总成可以承受恶劣环境，提供可靠的性能。 |
| 绕组 |
|
采用2/3绕组节距设计，可以减少电压谐波含量，适用于非线性负载的使用场合。 |
|
接线方式 |
|
三相发电机12根引出线，具备多种接线方式，可通过改变接线灵活接成单相发电机。 |
|
单相发电机 |
|
有多种绕组可供选择，可以生产纯单相发电机。 |
|
励磁系统 |
|
标准配置为自励无刷励磁系统，稳态电压调整率≤±1%。 |
|
瞬态电压调整率 |
| 满足三相短路电流大于3倍额定电流 (>300% In, 10s)。 |
| 瞬态电压调整率 |
|
突加突卸负载时瞬态电压调整率的范围满足 -15% - +20%，恢复时间≤1.0s。 |
|
谐波与干扰 |
|
THD <3%，TIF <50 ，THF <2% |
|
轴承 |
|
选用全密封自润滑轴承。 |
|
机座 |
|
机身尺寸短，结构紧凑、机座强度高。 |
|
结构型式 |
|
发电机的法兰和传动板符合SAE标准，可以满足所有带SAE标准接口的原动机配套需求。 |
4)发电机配件选项：
| 标准配置 | |
| 自动电压调节器（AVR） | 防护等级IP21 or IP23 |
| 可选配置 | |
| 防冷凝加热器（220V/380V） | 非标油漆和特殊油漆 |
| 热敏保护开关PTC | 特殊包装（木架） |
| PT100 传感器 | 无刷永磁励磁系统（PMG） |
| 远程电压控制和电流互感器 | 数字式电压调节器 |
| IP23 或其它防护等级 | 特殊轴承 |
| 双轴承发电机的联轴器和法兰 | 三防处理 |
